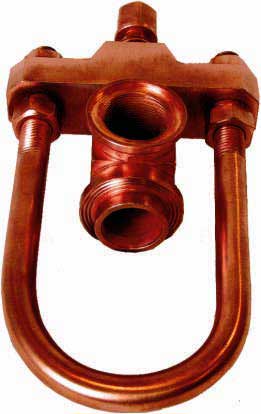

Захват ЗВ-18

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Захват ЗВ-18 предназначен для прямого подсоединения гибкого рукава к угловому вентилю железнодорожного вагона-цистерны при сливе-наливе сжиженных углеводородных газов.


Захваты изготавливаются в двух исполнениях: ЗВ-18м - из конструкционной стали, с медным покрытием, ЗВ-18н - из нержавеющей стали.


При применении металлорукава, концевая часть его приваривается к переходнику. В случае применения резинотканевого рукава, он закрепляется на переходнике обжимными элементами.


По устойчивости к воздействию климатических факторов внешней среды захват изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.


Пример обозначения при заказе: ЗВ-18м У1, ТУ 3689-044-10524112-2002, где: м - захват из конструкционной стали, с медным покрытием, У1- климатическое исполнение.



 Наименование параметров    ЗВ-18
 Тип захвата   Винтовой
 Максимальное рабочее давление при сливе - наливе, МПа (кг/см2)   1,8 (18)
 Время присоединения и отсоединения (суммарное) гибкого рукава к вентилю цистерны с помощью захвата, мин.   1
 Габаритные размеры, мм.     - длина L    320
 - ширина B   160
 - высота H  125
 Масса, кг.   5
 Срок службы, лет.   7
