Пробоотборники секционные ПСРП, ПСРП - 1

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Разрешение госгортехнадзора России № РРС 03-11151 от 09.02.2004.

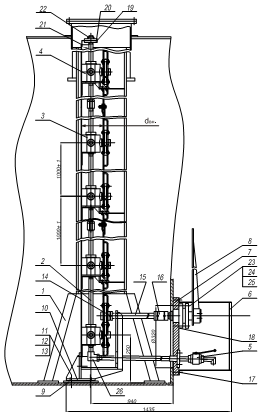

Пробоотборники секционные ПСРП, ПСРП-1 предназначены для отбора проб нефтепродуктов по всей высоте наземных резервуаров для нормального и повышенного давления с понтоном. Выпускаются двух типоразмеров в зависимости от внутреннего диаметра направляющей трубы: ПСРП dвн= 240 мм, ПСРП-1 dвн= 200 мм Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них. Приемный узел приваривается к стенке с наружной стороны в нижней части резервуара.



По устойчивости к воздействию климатических факторов внешней среды пробоотборники изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.


Пример обозначения при заказе: ПСРП-11 У1 ТУ 3689-056-10524112-2003, где: 11 - высота резервуара, У1 - климатическое исполнение.



 Наименование параметров    ПСРП   ПСРП-1
 Диаметр условного прохода, мм.   15
 Объем пробы 1 м пробоотборной колонны, л   0,150 ± 0,005
 Время забора образца, мин, не более   5
 Максимальная вязкость продукта, сСт   11
 Гидростатическое давление в резервуаре, МПа, не более   0,16
 Количество средних секций, шт.*   от 1 до 7
 Высота резервуара, м.*   от 4 до 18
 Внутренний диаметр направляющей трубы, мм.   240  200
 Габаритные размеры, мм.    длина  1 435
 ширина  450
 высота*   18 050
 Масса, кг, не более**   460
