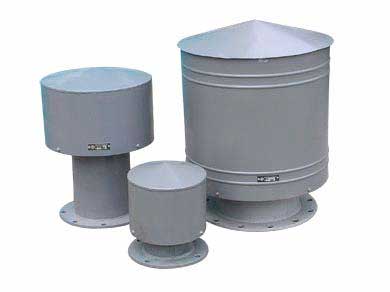

Патрубки вентиляционные ПВ

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Разрешение госгортехнадзора России № РРС 03-11151 от 09.02.2004.


Патрубки вентиляционные ПВ предназначены для вентиляции и исключения попадания посторонних предметов внутрь резервуаров. Патрубки вентиляционные устанавливаются на крыше резервуаров.


По устойчивости к воздействию климатических факторов внешней среды патрубки изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.


Пример обозначения при заказе: ПВ - 150 У1 ТУ 3689-051-10524112-2002, где: 150 - условный проход патрубка, У1 - климатическое исполнение.



 Наименование параметров   ПВ-150   ПВ-200   ПВ-250   ПВ-300   ПВ-350   ПВ-500
 Условный проход патрубка, мм.  150  200  250  300  350  500
 Габаритные размеры, мм.    - высота H   300   500   590   670   780   1090
 - диаметр D  260  400  470  540  620  810
 Присоединительные размеры, мм     D1  260  315  370  435  485  640
 D2  225  280  335  395  445  600
 d  18  18  18  22  22  22
 n, шт.   8  8  12  12  12  16
 Масса, кг, не более.  7  12,7  19  25,5  47,7  82,0
