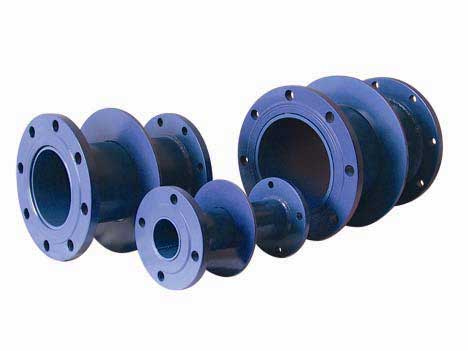

Патрубки приемо- раздаточные ППР

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Разрешение госгортехнадзора России № РРС 03-11151 от 09.02.2004.


Патрубки приемо - раздаточные ППР являются составной частью резервуара и предназначены для подсоединения запорной арматуры, хлопушек и другого оборудования.


Патрубки приемо - раздаточные монтируются в нижнем поясе боковой стенки стального резервуара.


По устойчивости к воздействию климатических факторов внешней среды патрубки изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.


Пример обозначения при заказе:
ППР- 400 УХЛ1 ТУ 3689-046-10524112-2003, где: 400 - условный проход патрубка, УХЛ1 - климатическое исполнение.



 Обозначение изделия     Диаметр условного прохода, Dу, мм     h, мм     Присоединительные размеры фланцев на условное давление МПа (кг/см2)        Габаритные размеры, мм.    Масса, кг, неболее
 для запорной арматуры 1,0 (10)    Для хлопушек 0,6 (6)    Длина,
L
 Диаметр,
D
 D1,
мм
 d,
мм.
 n,
мм.
 D2,
мм
 d1,
мм.
 n1,
мм.
 ППР-65  65  200  145  18  4  130  14  4  300  180  7,9
 ППР-80  80  200  160  18  8  150  18  4  300  180  9,5
 ППР-100  100   200  180  18  8  170  18  4  300  220  14.6
 ППР-150  150  200  240  22  8  225  18  8  300  320  22,5
 ППР-200  200  250  295  22  8  280  18  8  350  440  29
 ППР-250  250  250  350  22  12  335  18  12  380  550  50,7
 ППР-300  300  250  400  22  12  395  22  12  380  650  66,8
 ППР-350  350  300  460  22  16  445  22  12  380  760  96
     для запорной арматуры 1,6 (16)    для хлопушек 1,6 (16)
 ППР-400  400  300  525  30  16  525  30  16  565  860  172
 ППР-500  500  400  650  33  20  650  33  20  625  1060  270
 ППР-600  600  400  770  36  20  770  36  20  705  1260  370
