Ограничитель налива ОН-80А, клапан отсечной поплавковой ОК-80

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Ограничитель налива и клапан отсечной предназначены для перекрытия основного потока топлива во время осуществления операции слива из автоцистерны в резервуар АЗС при достижении уровня топлива в резервуаре заданной величины (для ОК-80 - 95% объема резервуара).
Устанавливаются на вертикальном участке трубопровода линии наполнения непосредственно в резервуаре на заданной высоте.
По устойчивости к воздействию климатических факторов внешней среды ограничитель налива и клапан отсечной изготавливаются в исполнениях У и УХЛ, категория размещения 3 по ГОСТу 15150-69.
Пример обозначения при заказе: ОН-80А УХЛ3 ТУ 689-035-10524112-2001, где: 80-условный проход, А - алюминиевый корпус, УХЛ3 - Климатическое исполнение.

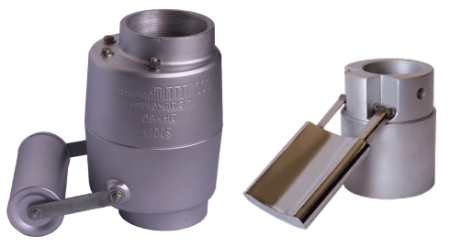

Общий вид

Наименование параметров

ОН-80А

ОК-80

Условный проход, мм.

80

80

Пропускная способность, не менее, м3/ч (л/мин)

-при открытой заслонке
-при закрытой заслонке



20 (330)
0,8(13)



18 (300)
1,2 (19,5)

Номинальное давление, МПа

0,1

0,1

Максимальное давление, МПа

0,6

0,6

Время закрытия клапана, с., не более

2

2

Габаритные размеры,мм.
- длина Вmax, (B)
- ширина
- высота Н
- диаметр D



226 (170)
163
224
150



303 (154)
136
322
135

Присоединительные размеры по ГОСТ 24075-81

G3

G3

Масса, кг, не более

3,1

2,5
