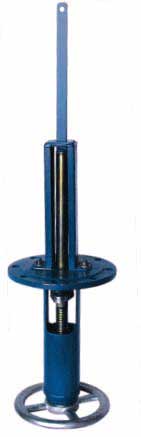

Механизм управления хлопушкой верхний МУВ

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Разрешение госгортехнадзора России № РРС 03-11151 от 09.02.2004.


Механизм управления хлопушкой верхний МУВ предназначен для открывания крышек хлопушек резервуаров и фиксации их в открытом положении.


Механизм выпускается трех типоразмеров:


- для хлопушек с условным проходом до 80 мм (включительно) - МУВ-80;
- для хлопушек с условным проходом от 80 мм до 250 мм (включительно) - МУВ-250;
- для хлопушек с условным проходом от 250 мм до 400 мм (включительно) - МУВ-400.


Механизмы управления МУВ монтируются на крыше резервуара над хлопушкой. По устойчивости к воздействию климатических факторов внешней среды механизмы управления изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.


Пример обозначения при заказе: МУВ-80 УХЛ1 ТУ 3689-021-10524112-2001, где: 80 - максимально допустимый условный проход хлопушки, к которой может быть установлен данный механизм. УХЛ1 - климатическое исполнение.



 Наименование параметров    МУВ-80   МУВ-250   МУВ-400
 Условный проход хлопушек, мм.   80  250  400
 Габаритные и присоединительные размеры, мм.      Hmin   970  1800  2100
 D  260
 D1  225
 D2  18
 n, шт.  8
 Масса, кг., не более   15  22  27
