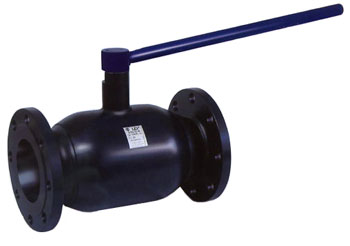

Шаровый кран КШЦФ полнопроходной

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Покупайте полнопроходные шаровые краны КШЦФ LD по самой привлекательной цене в нашей компании! Мы обеспечим Вам достойное качество товара, доставку и отгрузку товаров, сервис консультаций и поддержки на протяжении всех этапов сделки!

О полнопроходных шаровых кранах КШЦФ LD

Используются данные полнопроходные краны КШЦФ LD для нужд промышленного значения, при транспортировке сжиженных и природных газов, смазочно-горючих материалов и продуктов переработки нефти, других газов и жидкостей, где нет содержания абразивной примеси на трубопроводах в качестве запорного устройства.

Устанавливаются КШЦФ LD в произвольном положении, присоединяются фланцем, при этом имеют размеры ГОСТ 12815-80 с диаметрами DN с 250 по 40 (50, 80,65, 125, 100, 150), работает при давлении рабочей среды до 4 МПа с окружающей средой по температуре от -60 до +60 и рабочей средой от -60 до +180 градусов по Цельсию.

Исполняется материально составные части по корпусу из углеродистой стали, штоку и шару – из нержавеющей стали, уплотнение с использованием эластомера из фторсилоксана, а также дублирующего уплотнения шара.

Управляется кран либо на дистанции с пневмоэлектропривода, редуктора или ручки, непосредственно.

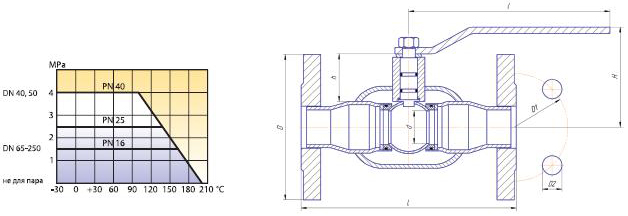

Технические параметры и размеры шарового полнопроходного крана КШЦФ LD

DN PN Маркировка d D D1 D2 n отв h H I L Вес, кг
40 40 КШ.Ц.Ф.040.040.П/П.02 40 145 110 18 4 44 100 230 200 5,5
50 40 КШ.Ц.Ф.050.040.П/П.02 50 160 125 18 4 44 110 230 230 7,3
65 16 КШ.Ц.Ф.065.016.П/П.02 65 180 145 18 4 44 135 230 270 9,5
65 25 КШ.Ц.Ф.065.025.П/П.02 65 180 145 18 8 44 135 230 270 9,5
80 16 КШ.Ц.Ф.080.016.П/П.02 75 195 160 18 8 67 145 330 280 12,3
80 25 КШ.Ц.Ф.080.025.П/П.02 75 195 160 18 8 67 145 330 280 12,8
100 16 КШ.Ц.Ф.100.016.П/П.02 100 215 180 18 8 94 190 525 350 25,8
100 25 КШ.Ц.Ф.100.025.П/П.02 100 230 190 22 8 94 190 525 350 26,3
125 16 КШ.Ц.Ф.125.016.П/П.02 125 245 210 18 8 98 210 525 380 30,9
125 25 КШ.Ц.Ф.125.025.П/П.02 125 270 220 26 8 98 210 525 380 34,7
150 16 КШ.Ц.Ф.150.016.П/П.02 150 280 240 22 8 84 225 650 410 47,7
150 25 КШ.Ц.Ф.150.025.П/П.02 150 300 250 26 8 84 225 650 410 52,4
250 16 КШ.Ц.Ф.250.016.П/П.02 250 460 335 26 12 106 - - 750 110,0
