Шаровые краны LD КШЦП полнопроходной

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

У Вас есть возможность купить полнопроходные шаровые краны КШЦП LD выгодно! Низкие цены, превосходное качество, отправьте запрос, и мы сделаем Вам лучшее предложение!

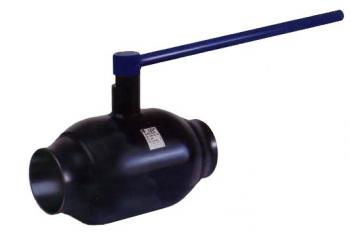

О полнопроходных шаровых кранах КШЦП LD

Чтобы открыть или перекрыть поток рабочей среды в трубопроводе используют следующие запорные механизмы- шаровые краны.

Обычно требуются шаровой кран под приварку, коим и является полнопроходной шаровый кран кшпц лд, который производится из различных марочных сталей.

При этом рабочая среда в трубопроводе может быть разная, например, шаровый кран кшпц ld может использоваться для трубопроводов с гсм, сжиженным и природным газом, а также другими неагрессивными газами, где нет абразивной примеси.

Технические характеристики шарового полнопроходного крана КШПЦ LD

По диаметрам условного прохода краны кшцп с ld различают по DN ДУ 400, 250, 150, 125, 100, 80, 65, 50 и 40.

По материальному исполнению в деталях крана кшцп ld различают:

-В шаре с диаметрами по DN от 40 до 65 и от 80 до 250 используется нержавеющая сталь

-В штоковом уплотнении – эластомер из фторсилаксана

-В штоке используется углеродистая, а в корпусе нержавеющая сталь.

При диаметрах крана от 150 до 250 используют червячные механические редукторы, чтобы не было гидроудара в трубопроводе, а также можно было облегчить усилия для перекрытия или открытия крана.

Краны кшпц ld рассчитаны на рабочее давление до 4МПа, при обычных условиях выдерживают температуру от -40 до +180 градусов по Цельсию, при исполнениях на корррозийностойкость и морозоустойчивость от -60 до +180 градусов.

Устанавливаются краны кшцп ld произвольно по положению, возможно управление краном как самостоятельно, так и с помощью гидроэлектропривода, а также редуктора или ручки, то есть дистанционно.

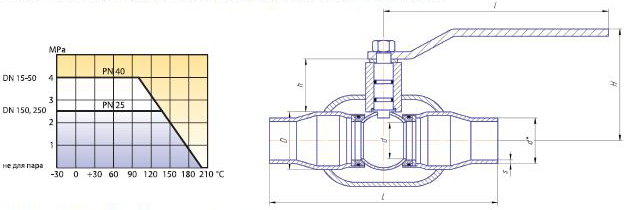

Технические параметры и габариты полнопроходных шаровых кранов КШЦП LD

DN PN Код d d* s D h H I L Вес, кг.
40 25 КШ.Ц.П.040.025.П/П.02 40 48 3,5 57 100 44 230 270 2,2
50 25 КШ.Ц.П.050.025.П/П.02 50 57 4 76 110 44 230 280 2,6
65 25 КШ.Ц.П.065.025.П/П.02 65 76 4 89 135 67 330 280 4,8
80 25 КШ.Ц.П.080.025.П/П.02 76 89 5 108 145 67 330 300 5,3
100 25 КШ.Ц.П.100.025.П/П.02 100 108 6 133 190 94 525 300 14,9
125 25 КШ.Ц.П.125.025.П/П.02 125 133 6 159 210 98 525 360 21,2
150 25 КШ.Ц.П.150.025.П/П.02 150 159 6 180 225 84 650 390 31,4
250 16 КШ.Ц.П.250.016.П/П.02 250 273 8 325 - 106 - 730 84,0
