Кран шаровый под приварку 10с9пМ3

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Закажите покупку крана шарового под приварку 10с9пМ3 по самой привлекательной цене! Мы обеспечим Вас качественным товаром, высоким уровнем клиентского обслуживания, консультациями по Всем вопросам!

О шаровом кране под приварку 10с9пМ3

Для трубопроводов с рабочей средой природного, сжиженного газа, а также жидких нефтепродуктов до плюс восьмидесяти градусов, воды и пара с максимальной температурой до плюс ста восьмидесяти градусов Цельсия, в качестве трубопроводной арматуры или запорного устройства применяют шаровый кран под приварку 10с9пМ3.

Краны 10с9пМ3 различают по типу исполнения - 10нж9пМ, 10лс9пМ и 10с9пМ, а также по диаметрам от 15 до 250 миллиметров, которые рассчитаны на давление рабочей среды до 1,6 МПа.

За счет того, что кран приваривается к емкости или трубопроводу, обслуживания в виде подтяжки фланцев не требуется, поэтому класс герметичности соответствует обозначению А.

Также можно заказать исполнение с антикоррозийной сталью 12Х18Н10Т или по ТУ 26-07-601-2001.

Основными преимуществами данного крана являются его легкий вес, небольшие габариты, а также цельносварной корпус изделия.

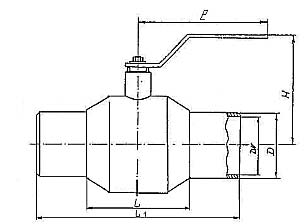

Технические присоединительные и размерные габариты кранов 10с9пМ3

Условный проход, DN

D,мм

L,мм

L1,мм

l,мм

H мм

m,кг

15

22

80

200

152

65

0,7

20

26,8

88

200

152

70

1,02

25

33,5

100

200

152

85

1,2

32

42,3

102

200

158

90

1,4

40

48

130

200

158

95

1,95

50*

57

145

240

250

128

3,3

65/50*

76

150

240

250

128

4,65

80/65*

89

170

280

250

150

5,5

80*

89

180

280

250

150

6,5

100/80*

108

168

280

250

150

6,8

100*

108

300

400

355

175

15,4

125/100*

133

225

400

355

175

15,5

125*

133

360

540

535

230

20

150/125*

159

273

540

535

250

25

150*

159

310

540

535

250

28

200*

219

350

900

735

260

60

250/200*

273

475

900

735

260

65

*Возможна комплектация редуктором, пневмоприводом, электроприводом
