Воспользуйтесь возможностью купить газовый электромагнитный запорный клапан КЗГЭМ по недорогой цене! Мы готовы предложить своим клиентам приемлемые условия сотрудничества, искать индивидуальный подход к каждому клиенту!

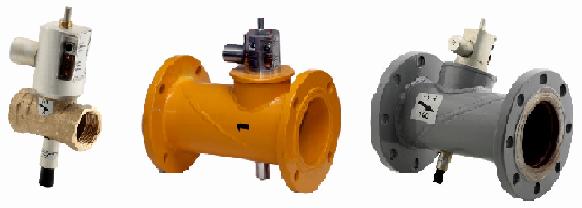

В газогорелочных устройствах, в трубопроводных сетях, где происходит движение воздуха с сжатием до давления 0,3 мПа или природного газа, роль запорного устройства осуществляет газовый электромагнитный запорный клапан КЗГЭМ.
Следует учесть, что взводится клапан КЗГЭМ вручную, при этом, чтобы определить, открыт или закрыт клапан, используется специальный датчик.
|
Характеристика |
Значение |
|---|---|
|
Управляющий сигнал, закрывающий клапан, амплитуда импульса |
20-42 В |
|
Условное давление для запорных элементов НД |
до 0,1 мПа (1 кгс/см2) |
|
Условное давление для запорных элементов СД |
до 0,4 мПа (4 кгс/см2) |
|
Срабатывание клапана, время |
До 1 секунды |
|
Герметичность затвора, класс |
А |
|
Установка клапана |
Горизонтальный участок трубопровода |
| Основные характеристики | КЗГЭМ-У 25 НД (СД) | КЗГЭМ-У 32 НД (СД) | КЗГЭМ-У 40 НД (СД) | КЗГЭМ-У 50 НД (СД) |
|---|---|---|---|---|
| Условный проход, мм | 25 | 32 | 40 | 50 |
| Габаритные размеры, мм | не более 100х90х155 | не более 110х90х210 | не более 115х90х210 | не более 135х95х220 |
| Масса, кг | не более 0,9 | не более 1,4 | не более 1,5 | не более 2,0 |
| Способ присоединения к трубопроводу | муфтовый | муфтовый | муфтовый | муфтовый/фланцевый |
| Вид корпуса | литой | литой | литой | литой |
| Строительные размеры (L1xB1xH1 мм, D (G), d (кол. отв.)) | 100х88х153 (1«) | 108x87x208, (1 1/4») | 114x88x205, (1 1/2«) | 132x92x218, (2») |
| Технические условия | ТУ 3712-002-51391678-03 | ТУ 3712-002-51391678-03 | ТУ 3712-002-51391678-03 | ТУ 3712-002-51391678-03 |
| Характеристика | КЗГЭМ-У 65 НД (СД) | КЗГЭМ-У 80 НД (СД) | КЗГЭМ-У 100 НД (СД) | КЗГЭМ-У 150 НД (СД) |
|---|---|---|---|---|
| Условный проход, мм | 65 | 80 | 100 | 150 |
| Габаритные размеры, мм | не более 215х120х285 | не более 230х195х275 | не более 270х215х300 | не более 370х290х355 |
| Масса, кг | не более 7,0 | не более 9,5 | не более 13,0 | не более 25,0 |
| Способ присоединения к трубопроводу | муфтовый/фланцевый | фланцевый | фланцевый | фланцевый |
| Вид корпуса | литой | сварной | сварной | сварной |
| Строительные размеры (L1xB1xH1 мм, D (G), d (кол. отв.)) | 212х116х283, (2 1/2") | 227x192x272, 160, 18(8) | 267x212x297, 180, 18(8) | 367x287x352, 240, 22(8) |
| Технические условия | ТУ 3712-002-51391678-03 | ТУ 3712-002-51391678-03 | ТУ 3712-002-51391678-03 | ТУ 3712-002-51391678-03 |
