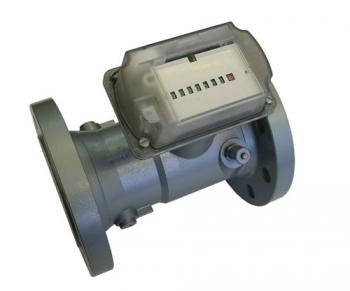

Счетчики СТГ (счетчики газа турбинные)

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Счетчики газа СТГ - предназначены для коммерческого учета объема использованного природного и других газов в установках промышленных и коммунальных предприятий.



Среди прочих турбинных счетчиков, главными отличительными особенностями счетчиков СТГ являются высокая надежность и точность измерений, их выгодно выделяет низкий уровень шума при работе.



Измеряемая среда для счетчиков СТГ:

  • природный газ по ГОСТ 5542-87,
  • азот,
  • воздух и другие неагрессивные газы плотностью не менее 0,67 кг/м3.



В зависимости от диаметра условного прохода счетчики СТГ выпускаются в модификациях СТГ 50, СТГ 80, СТГ 100 и СТГ 150



 Обозначение счётчика    Диаметр условного прохода Ду, мм    Размеры, мм
 L   B   C   E   D   D1   d
 СТГ-50-100  50  150   60   45   172   165   125   18
 СТГ-80-160
 СТГ-80-250
 СТГ-80-400
 80  240  100   60  163  200  160  18
 СТГ-100-250
 СТГ-100-400
 СТГ-100-650
 100  300  125  85  177  220  180  18
 СТГ-150-650
 СТГ-150-1000
 СТГ-150-1600
 150  450  185  125   202  285  241  22



 Основные технические характеристики счетчиков СТГ



 Параметры изделия   СТГ 50 -100   СТГ 80 -160,
 СТГ 80 -250,
 СТГ 80 -400
 СТГ 100 -250,
 СТГ 100 -400,
 СТГ 100 -650
 СТГ 150 -1000,
СТГ 150 -1600
 Температура измеряемой среды и окружающего воздуха, °С  от -30 до +60
 Максимальное рабочее давление, МПа (кгс/см²)  1,6 (16)
 Диаметр условного прохода, мм  50  80  100  150
 Максимальная пропускная способность при входном давлении 0,005 МПа, м³/час  1700  2720 / 4250 / 6800   4250 / 6800 / 11050   11050 / 17000 / 27200
 Погрешность измерения счетчиков газа СТГ  не более ±1% в диапазоне расходов от 0,2Qmax до Qmax
 не более ±2% в диапазоне расходов от Qmin до 0,2Qmax
 Габаритные размеры, мм    - длина  150  240  300  450
 - ширина  165  200  220  285
 - высота  255  263  287  345
 Межповерочный интервал   6 лет
 Срок службы, лет, не менее   12



С ценами на счетчики СТГ можно ознакомиться здесь.
