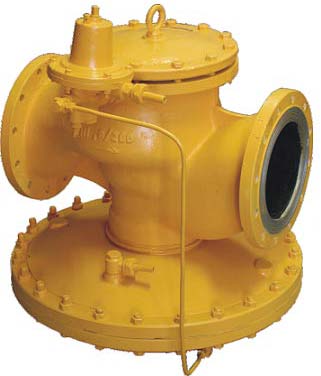

РДУК-200

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Регулятор давления газа РДУК применяется для преобразования давления газа и автоматического поддержания выходного давления на заданном уровне независимо от изменения входного давления и расхода газа. Регулятор давления РДУК предназначен для систем газоснабжения бытовых, промышленных и сельскохозяйственных объектов.



РДУК производится в четырех основных исполнениях:



  • с высоким выходным давлением и диаметром седла 105 мм — РДУК 200 В/105;
  • с низким выходным давлением и диаметром седла 105 мм — РДУК 200 Н/105;
  • с высоким выходным давлением и диаметром седла 140 мм — РДУК 200 В/140;
  •

Технические характеристики





 Наименование параметра

РДУК 200Н/105




РДУК 200В/105




РДУК 200Н/140


 РДУК 200В/140
 Регулируемая среда  природный газ ГОСТ 5542  природный газ ГОСТ 5542  природный газ ГОСТ 5542  природный газ ГОСТ 5542
 Диаметр условного
прохода, мм
 200  200  200  200
 Максимальное входное
давление, МПа
 1,2  1,2  1,2  1,2
 Диапазон настройки
выходного давления,
не уже
 0,0005–0,06 МПа  0,06–0,6 МПа  0,0005–0,06 МПа  0,06–0,6 МПа
 Стабильность поддержания
выходного давления, %
 ± 10  ± 10  ± 10  ± 10
 Пропускная способность
при максимальном входном
давлении, не менее
 47000 м3  47000 м3  36000 м3  70000 м3
 Тип соединения с газопроводом  фланцевый
ГОСТ 12820
 фланцевый
ГОСТ 12820
 фланцевый
ГОСТ 12820
 фланцевый
ГОСТ 12820
 Габаритные размеры, не более:
 длина, мм   600  600  600  600
 ширина, мм  710  710  710  710
 высота, мм   680  680  680  680
 Масса, кг, не более   300  300  300  300
