КЗМЭМ-3М (СИ/СИД/СИДМ)-ХХ-Х-12 - клапан газовый электромагнитный муфтовый с ручным взводом, с закрытием от управляющего импульса

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

У Вас есть уникальный шанс купить газовый электромагнитный муфтовый клапан КЗМЭМ-3М (СИ/СИД/СИДМ) -ХХ-Х-12 с ручным взводом по выгодной цене! Также мы обеспечим возможность доставки в любой регион России, ответим на все интересующие Ваши вопросы!

О газовом электромагнитном муфтовом клапане КЗМЭМ-3М (СИ/СИД/СИДМ) -ХХ-Х-12 с ручным взводом

Отсечным устройством, которое устанавливают на газоиспользующее оборудование до 100 кВт участка газового трубопровода, служит клапан КЗМЭМ-3М (СИ/СИД/СИДМ) -ХХ-Х-12, также следует добавить, что помещения по взрыво-пожаробезопасности должны быть категории Г.

Данный клапан работает в условиях с рабочей средой природного газа по ГОСТ 5542, а также с паровой фазой газа СУГ по ГОСТ 20448, воздуха по ГОСТ 17433.

Исполнение клапана в климатическом плане должно быть УХЛЗ.1 по ГОСТ 15150, при этом температурный режим рабочей среды, а также окружающей среды колеблется от -20 до +45 градусов по Цельсию при влажности воздуха не более 80% для температуры 25 градусов по Цельсию.

Модификации СИД и СИДМ предполагает контролирование как дистанционно на уровне состояния запорного органа, либо открытый, либо закрытый, а также на местном уровне по светодиоду.

В исполнении СИДМ, по датчику положения, а также с механическим сбросом, выполняется без управляющего электрического сигнала на отладочных манипуляциях, а также с отключением электропитания.

Выключается клапан следующим образом:

  • На катушку электромагнита подается напряжение 12 Вольт в промежуток с 0, 2-05 секунд, при этом сопротивление клапанной катушки должно составлять 120+-8 Ом.
  • Через катушку разрядом конденсатора, емкость которого составляет 1000 мкФ, напряжением 12 Вольт в интервале 5 секунд.
  • Устройством ручного сброса, если таковой предусмотрен на клапане.

Устройства имеют необходимые сертификаты, установленные стандартами, а также разрешительную документацию от Федеральной службы по технологическому, атомному, экологическому контролю.

 Технические характеристики клапана КЗМЭМ-3М (СИ/СИД/СИДМ)-ХХ-Х-12

 Показатели   СИ   СИД   СИДМ
 Диапазон рабочего давления среды, МПа  0-0,005
 Время срабатывания, не более, сек  1
 Присоединение  муфтовое
 Корпус  литой (латунь)
 Класс герметичности затвора  D по ГОСТ Р 51842-2001 (0,6кПа)
 Гарантийный срок, мес.  12
 Срок службы, лет  7
 Наличие датчика положения зап. органа (ДПЗО)  -  +  +
 Наличие ручного дублера закрытия клапана  -  -  +

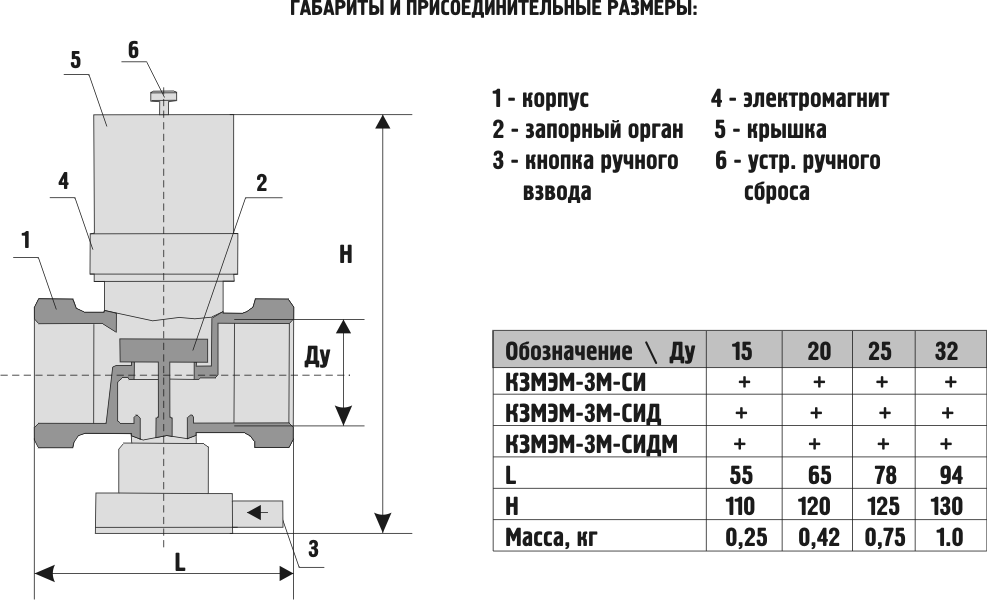

Габаритные и присоединительные размеры клапана КЗМЭМ-3М (СИ/СИД/СИДМ)-ХХ-Х-12:

КЗМЭМ-3М (СИ/СИД/СИДМ)-ХХ-Х-12

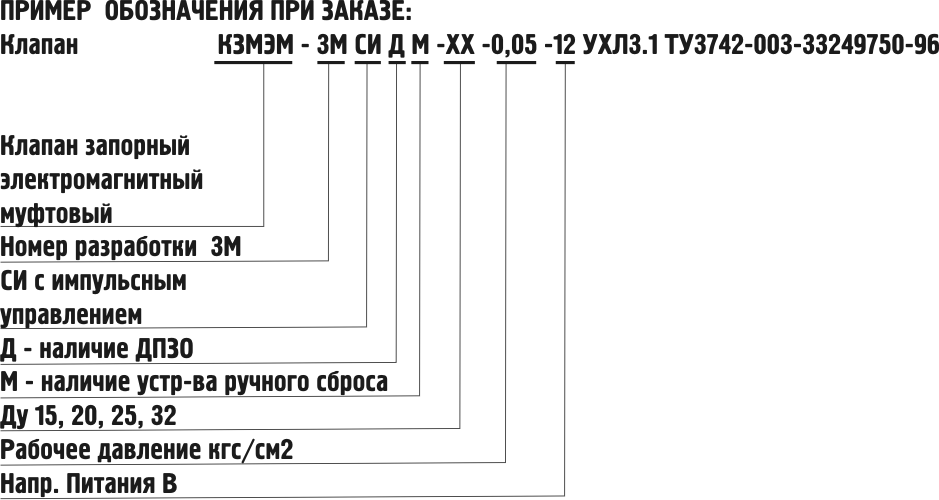

Примеры обозначения при заказе клапана КЗМЭМ-3М (СИ/СИД/СИДМ)-ХХ-Х-12:

КЗМЭМ-3М (СИ/СИД/СИДМ)-ХХ-Х-12 - клапан газовый электромагнитный муфтовый с ручным взводом, с закрытием от управляющего импульса

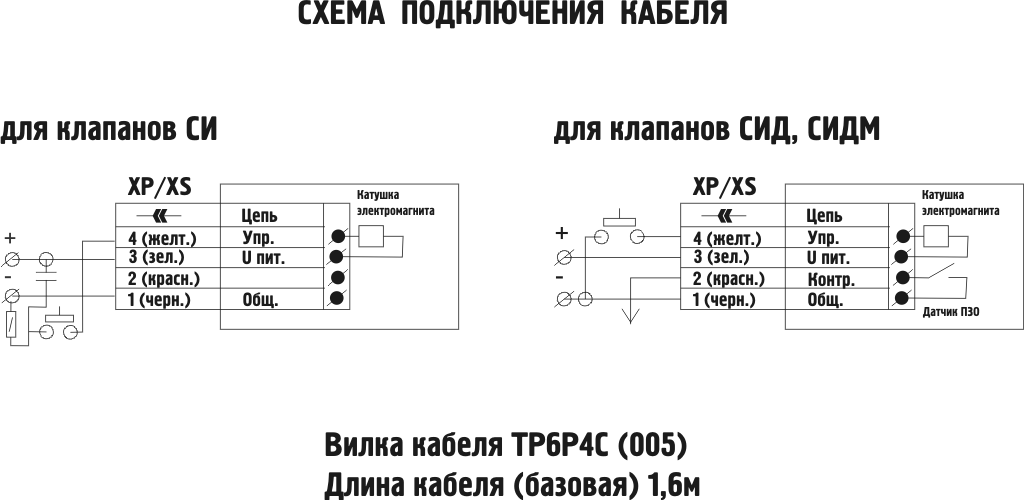

 Схема подключения кабеля к клапану КЗМЭМ-3М (СИ/СИД/СИДМ)-ХХ-Х-12:

Схема подключения кабеля:
