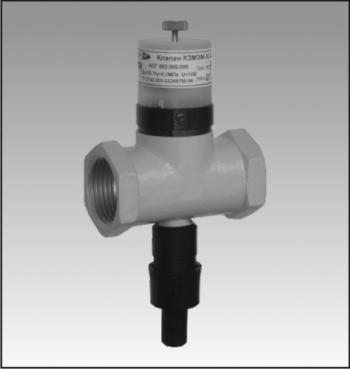

КЗМЭМ-3 (СИ/СИД/СИДМ)-ХХ-Х-12 - клапан газовый электромагнитный муфтовый с ручным взводом, с закрытием от управляющего импульса

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

У Вас есть возможность купить газовый электромагнитный муфтовый клапан КЗМЭМ-3 (СИ/СИД/СИДМ) -ХХ-Х-12 с ручным взводом, с закрытием от управляющего импульса по выгодной цене в нашей компании! Мы обеспечим консультации по всем вопросам, а также доставку в любой регион России!

О газовом электромагнитном клапане КЗМЭМ-3 (СИ/СИД/СИДМ) -ХХ-Х-12 с ручным взводом

Устанавливается данный клапан на газовом трубопроводе в роли отсечного устройства на газоиспользующем оборудовании, которое может быть по мощности до 100 кВт, категория по взрывобезопасности которого установлена категорией Г.

На данном клапане установлен датчик положения и механического сброса СИДМ, который выполняет роль механического сброса клапана, который работает без генерирования управляющего электрического сигнала на отладочных действиях. А также когда сеть электропитания выключена. Модификация же СИД и СИДМ контролирует местное (на светодиоде), а также дистанционное состояние клапана (закрытый или открытый).

Выключается клапан следующим образом:

На катушку электромагнита подается напряжение в 12 Вольт по времени от 0,2 до 0,5 секунд, при этом сопротивление на катушке составляет 120 +-8 Ом.

На катушке электромагнита разрядом конденсатора, емкость которого составляет 1000 мкФ, напряжением 12 Вольт, интервалом в 5 секунд.

Устройством ручного сброса, если таковое имеется в составе клапана.

Устройства обладают необходимыми разрешениями Федеральной службы по атомному, технологическому, экологическому контролю, а также сертифицированы.

Технические характеристики газового клапана КЗМЭМ-3 (СИ/СИД/СИДМ)-ХХ-Х-12 :

 Показатели   СИ  СИД   СИДМ
 Диапазон давления рабочей среды, (кПа)  0-0,1
 Время срабатывания, не более, (с)  1
 Присоединение  муфтовое
 Корпус  литой (латунь)
 Класс герметичности затвора  D по ГОСТ Р 51842-2001 (0,6кПа)
 Гарантийный срок, мес.  12
 Срок службы, лет  7
 Наличие датчика положения зап. органа (ДПЗО)  -  +  +
 Наличие ручного дублера закрытия клапана  -  +  +

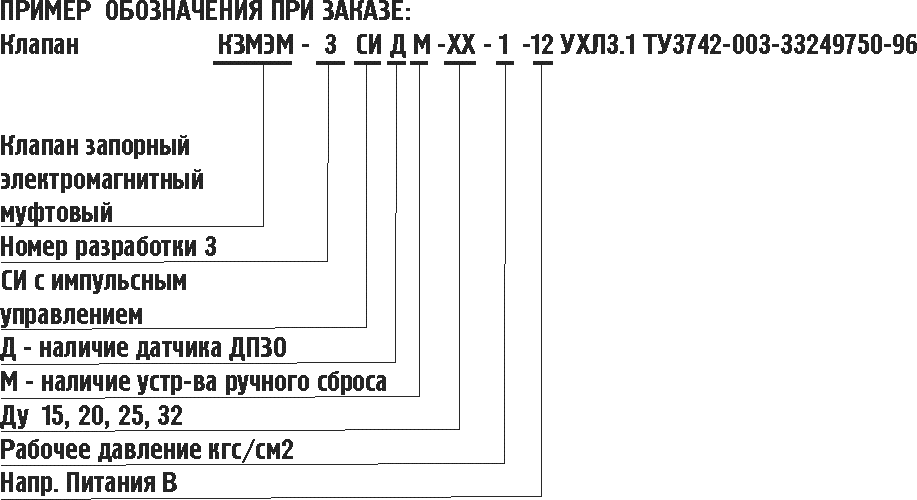

Примеры обозначения клапана КЗМЭМ-3 (СИ/СИД/СИДМ)-ХХ-Х-12 при заказе:

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

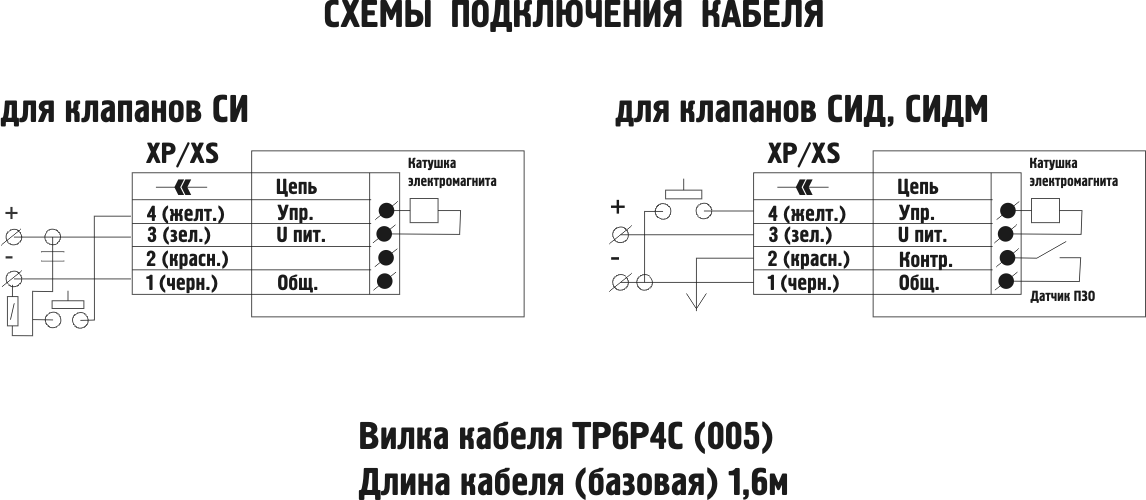

Схема подключения кабеля к клапану КЗМЭМ-3 (СИ/СИД/СИДМ)-ХХ-Х-12 :

Схема подключения кабеля
