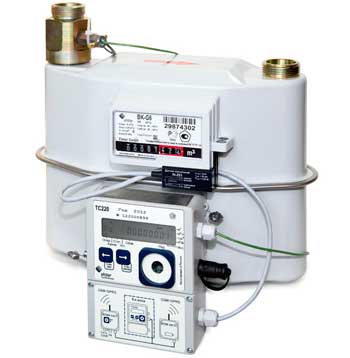

Измерительный комплекс СГ-ТК

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Назначение измерительных комплексов СГ-ТК

Измерительные комплексы типа СГ-ТК предназначены для коммерческого и технологического учета рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих газов (за исключением кислорода).

Совместно с блоками питания и коммуникационными модулями серии БПЭК (БПЭК-03, БПЭК-03/Т, БПЭК-03/ТШ, БПЭК-03/Ш, БПЭК-04/ТС), а также программным обеспечением СОДЭК комплексы СГ-ТК успешно применяются в системах автоматического сбора данных (системы АСД) в коммунально-бытовом и промышленном секторах.

СГ-ТК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ.

Состав и модификации комплексов СГ-ТК

Измерительный комплекс СГ-ТК состоит из корректора объема газа ТС220 (ранее ТС215), датчика импульсов низкочастотногоIN-S10, IN-S11, IN-S12; IN-Z61… IN-Z64; IN-Z61 и счетчика газа в зависимости от модификации:

  • СГ-ТК-Т со счетчиком газа турбинным типа TRZ или TRZ2 или СГ;
  • СГ-ТК-Р на базе ротационных счетчиков газа RVG, RABO;
  • СГ-ТК-Д с диафрагменным счетчиком газа ВК.

Питание комплекса СГ-ТК с корректором объема газа ТС215 и ТС220 может осуществляться как от встроенной в корпус корректора литиевой батареи, так и от внешнего источника питания.

Для комплексов СГ-ТК-Д разработана методика выполнения измерений (Свидетельство об аттестации методики измерений № 181-560-01.00270-2013) в соответствие с которой относительная расширенная неопределенность комплекса СГ-ТК на базе счетчика газа ВК с температурными корректорами ТС215 и ТС220 не превышает ±3%, что соответствует требованиям ГОСТ Р 8.741-2011.

Выполняемые функции СГ-ТК

  • Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
  • Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
  • Формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
  • Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
  • Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
  • Интерфейс дистанционного доступа - RS232/RS485;
  • Дистанционная передача данных архива и технологических данных с помощью программного комплекса «СОДЭК ТС», «СОДЭК Стандарт» или «СОДЭК Экстра»;
  • Возможность подключения модулей телеметрии БП-ЭК-03/Т, БПЭК-04/ТС;
  • Передача SMS сообщений.

Основные характеристики

Средний срок службы комплекса СГ-ТК составляет не менее 12 лет с учетом замены комплектующих, имеющих естественный ограниченный срок службы. Межповерочный интервал - 5 лет.

Комплексы СГ-ТК имеют взрывозащищенное исполнение. Комплекс может применяться во взрывоопасных зонах помещений и наружных установок, согласно требований ТР ТС 012/2011, гл.7.3 ПУЭ, ГОСТ Р52350.0, ГОСТ Р52350.11, и имеет маркировку взрывозащиты «1ExibIIВT4».

Для обеспечения работоспособности на газе, содержащем механические примеси, перед комплексами СГ-ТК-Р, СГ-ТК-Т должны устанавливаться фильтры газа.



Технические характеристики комплексов с турбинными счетчиками газа СГ-TК-Т

Исполнение комплексаДиаметр
Условного,прохода Dу
Диапазон измерения объемного
расхода при Рраб
QmаxQmin
Диапазон измерения
01:1001:20
 ммм3м3м3
СГ-TК-Т-100 50 100 10 -
СГ-TК-Т-250 80 250 25 13
СГ-TК-Т-400 100 400 40 20
СГ-TК-Т-650 100 650 65 32,5
СГ-TК-Т-800 150 800 80 40
СГ-TК-Т-1000 150 1000 100 50
СГ-TК-Т-1600 200 1600 160 80
СГ-TК-Т-2500 200 2500 250 125



Технические характеристики комплексов с турбинными счетчиками газа TRZ исполнения СГ-TК-Т

Исполнение комплексаДиаметр
условного прохода, Dу
Типоразмер счетчикаДиапазон измерения объемного
расхода при Рраб
QmаxQmin
Диапазон измерения
01:2001:30
 мм м3м3м3
СГ-TК-Т-100 50 G65 100 5 -
СГ-TК-Т-250 80 G160 250 13 -
СГ-TК-Т-400 80 G250 400 20 13
СГ-TК-Т-400 100 G250 400 20 -
СГ-TК-Т-650 100 G400 650 32 20
СГ-TК-Т-650 150 G400 650 32 -
СГ-TК-Т-1000 150 G650 1000 50 32
СГ-TК-Т-1600 150 G1000 1600 80 50
СГ-TК-Т-1600 200 G1000 1600 80 -
СГ-TК-Т-2500 200 G1600 2500 130 80
СГ-TК-Т-2500 250 G1600 2500 125 -
СГ-TК-Т-4000 250 G2500 4000 200 130
СГ-TК-Т-4000 300 G2500 4000 200 -
СГ-TК-Т-6500 300 G4000 6500 320 200



Технические характеристики комплексов с ротационными счетчиками газа RVG

Исполнение комплексаДиаметр
условного прохода, Dу
Типоразмер счетчикаДиапазон измерения объемного расхода при Рраб
QmаxQmin
Диапазон измерения
01:2001:3001:5001:6501:8001:10001:160
 мм м3м3м3м3м3м3м3м3
СГ-ТК-P–25 50 G16 25 1,3 0,8
СГ-ТК-P–40 50 G25 40 2 1,3 0,8 0,6
СГ-ТК-P–65 50 G40 65 3 2 1,3 1 0,8
СГ-ТК-P–100 50 G65 100 5 3 2 1,6 1,3 1 0,6
СГ-ТК-P–160 80 G100 160 8 5 3 2,5 2 1,6 1
СГ-ТК-P–250 80 G160 250 13 8 5 4 3 2,5 1,6
СГ-ТК-P–400 100 G250 400 20 13 8 6 5 4 2,5
СГ-ТК-P–650 100 G400 650 32,5 20 13 10 8 6,5 4
СГ-ТК-P–650 150 G400 650 32,5 20 13 10 8 6,5 4

Технические характеристики комплексов СГ-ТК-Д с диафрагменными счетчиками газа ВК G

Исполнение комплексаТипоразмер счетчикаДиапазон измерения объемного расхода при Рраб
QmаxQномQmin
  м3/ чм3/ чм3/ ч
СГ-ТК-Д–2,5 G1,6 2,5 1,6 0,016
СГ-ТК-Д–4,0 G2,5 4 2,5 0,025
СГ-ТК-Д–6,0 G4,0 6 4 0,04
СГ-ТК-Д–10 G6,0 10 6 0,06
СГ-ТК-Д–16 G10 19 10 0,1
СГ-ТК-Д–25 G16 25 16 0,16
СГ-ТК-Д–40 G25 40 25 0,25
СГ-ТК-Д–65 G40 65 40 0,4
СГ-ТК-Д–100 G65 100 65 0,65
СГ-ТК-Д–160 G100 160 100 1,0
