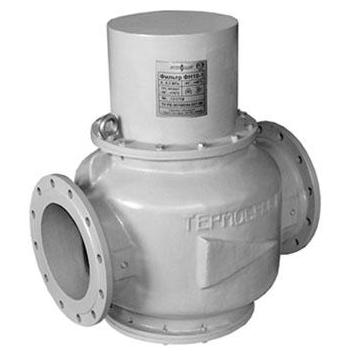

ФН3-6, ФН4-6, ФН6-6, ФН8-6

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Газовые фильтры серии ФН предназначены для установки на газопроводах. Используют ФН перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и тд. Фильтр ФН применяют очистки газа от механических частиц для повышения надёжности и долговечности работы оборудования.


Корпусные детали фильтра (ФН2...-ФН4...) изготовлены из алюминия , стали или чугуна (ФН6..., ФН8...).


Фильтрующий элемент ФН выполнен из пористого полимерного материала. Конструкция фильтра ФН позволяет снимать фильтрующий элемент для его очистки или замены. На входе и выходе фильтр имеет патрубки с резьбой Rp(G)1/4" для подключения контрольных приборов.





 Параметры изделия   ФН 1/2-6   ФН 3/4-6  ФН 1-6   ФН1 1/2-6   ФН 2-6   ФН 2 1/2-6   ФН 3-6   ФН 4-6  ФН 6-6   ФН 8-6
 Температура окружающей среды, °С  от -60 до +40
 Диаметр условного прохода, мм  15    20  25  40  50  65  80  100  150  200
 Максимальное рабочее давление, МПа (кгс/см²)  0,6 (6)
 Максимальная пропускная способность при входном давлении 40 кПа, м³/час  65  105  150  740  800  900  1400  2000  4800  8600
 Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.)  10 (1000)
 Габаритные размеры, мм    - длина  162  235  260  280  480  610
 - ширина  105  120  145  165  185  350  450
 - высота  200  220  230  255  800  900
 Масса, кг, не более  3,1  3,2  3,4  5,2  6,4  7,5  80  127
