БУК-4Х.2 - блок управления паровым котлом, сушильным агрегатом и т.п.

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Назначение:
БУК-4Х.2____ предназначен для автоматизированного управления:

Одногорелочным паровым котлом, работающем на газообразном топливе;
Для автоматизированного управления технологическим оборудованием, путевым подпгревателем нефти, сушильным агрегатом, многогорелочным котлоагрегатом и т.п. по алгоритму, согласованному с Заказчиком.


Функции:
Автоматический пуск и останов горелки;
Автоматическое 2-х позиционное (плавное для теплогенератора сушилки) регулирование давления пара (температуры продукта) по дискретному или аналоговому (токовому) датчику;
Индикация режимов работы и состояния объекта на жидко-кристаллическом индикаторе(ЖКИ);
Автоматика безопасности;
Контроль герметичности газового тракта;
Дистанционный контроль и управление (блок может комплектоваться выносным диспетчерским пультом ДП-002Д).


Технические характеристики:

Входные сигналы:

Дискретные типа сухой контакт или открытый коллектор - 20 шт.
Аналоговые в виде токового нормализованного сигнала (4-20 МА) - 4 шт.
Выходные сигналы:

Каналы дискретного управления однофазными нагрузками
при U до 250В и токе до 1А - 10 шт.
Канал управления 3-х фазной нагрузкой мощностью до 5 кВт - 2шт.

Блок обеспечивает:

Автоматический контроль состояния канала управления газовым клапаном;
Оперативное изменение временных параметров технологической программы;
Обмен информацией с внешним устройством - интерфейс RS 485;
Индикация - двухстрочный алфавитно-цифровой ЖКИ (32 символа);
Напряжение питания - 220 В +10%/-15% (50±1)Гц.
Потребляемая мощность не более 30 Вт


Тестовые режимы:
Проверка работы рабочей и аварийной световой сигнализации;
Проверка состояния датчиков;
Проверка исполнительных устройств;
Просмотр и корректировка технологических параметров, а также режима опрессовки;
Изменение пароля.


Комплект поставки:
Блок управления;
Дополнительная комплектация определяется при заказе.

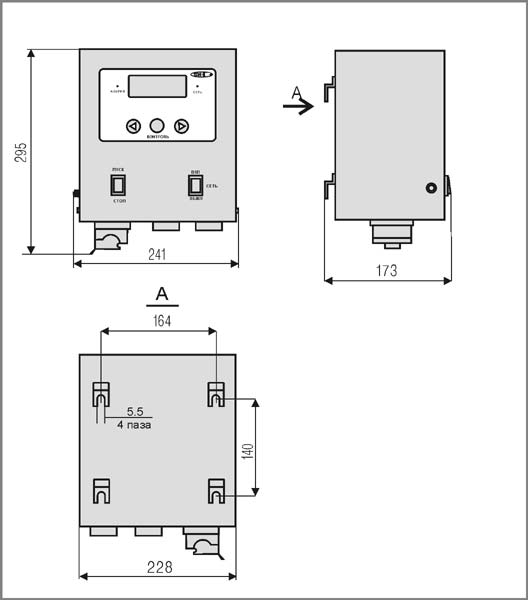

БУК-4Х.2 - блок управления паровым котлом, сушильным агрегатом и т.п.

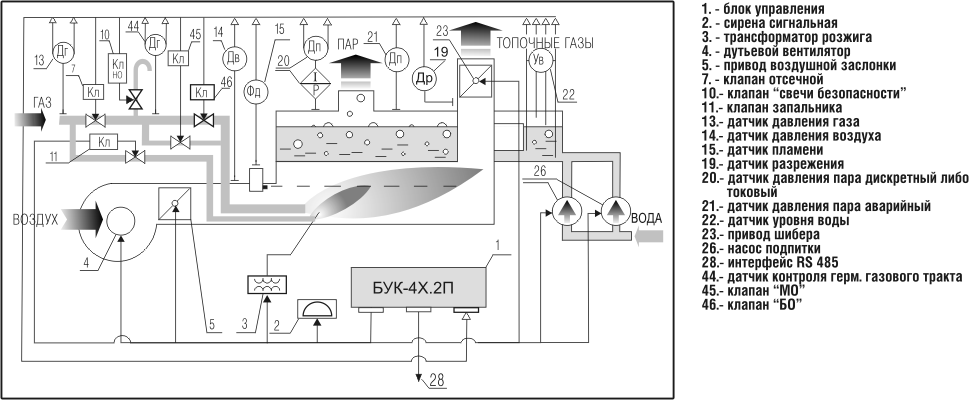

Схема работы блока управления БУК-4X.2П в составе одногорелочного парового котла

Схема работы блока управления БУК-4X.2П в составе одногорелочного парового котла

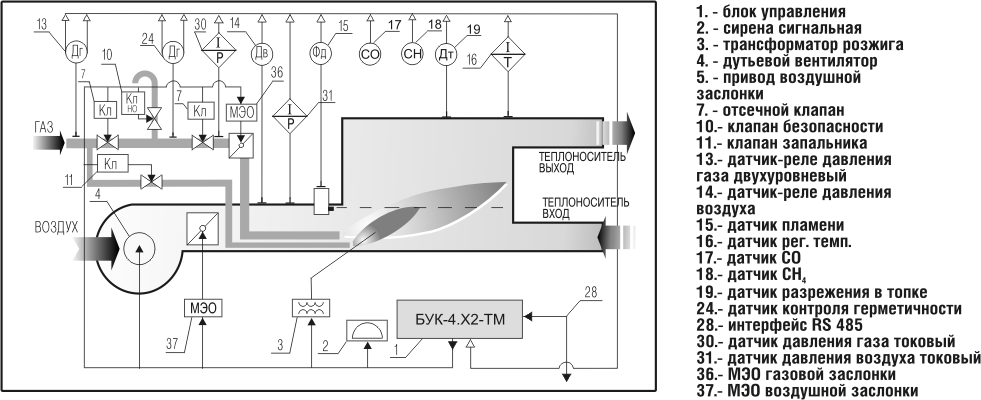

Схема работы блока управления БУК-4X.2-ТМ в составе теплогенератора зерносушилки

Схема работы блока управления БУК-Х.2-ТМ в составе теплогенератора зерносушилки
