БУК-4Х.1 - блок управления водогрейным котлом, нефтеподогревателем и т.п.

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Назначение:
БУК-4Х.1 предназначен для автоматизированного управления одногорелочным водогрейным котлом, а также подогревателем нефти работающими на газогобразном или жидком топливе; является усовершенствованной и унифицированной модификацией семейства ранее выпускавшихся блоков: БУК-4М, БУК-4М.2, БУК-4М.3, БУК-4Ж, полностью соответствует им конструктивно и по присоединительным разъемам.

Блок управления БУК-4Х.1 - заменяет БУК-4М, БУК-4М.2
Блок управления БУК-4Х.1 жидкотопливный - заменяет БУК-4Ж
Блок управления БУК-4Х.1 подогреватель - нефти заменяет БУК-4МЗ



Функции:
Автоматический пуск и останов горелки;
Автоматическое 2-х позиционное регулирование температуры продукта;
Индикация режимов работы и состояния объекта на жидкокристаллическом индикаторе (ЖКИ);
Автоматика безопасности;
Контроль герметичности газового тракта;
Дистанционный контроль и управление (блок может комплектоваться выносным диспетчерским пультом ДП-002Д, а также работать в составе модульной котельной на базе системы автоматизации верхнего уровня ИТ-05).


Технические характеристики:

Входные сигналы:
Дискретные типа сухой контакт или открытый коллектор - 16шт.;
Аналоговые в виде токового нормализованного сигнала (4-20 ма)- 4 шт.
Выходные сигналы:
Каналы, дискретного управления однофазными нагрузками при напряжении до 250 В и токе до 1А - 11шт.;
Канал управления 3-х фазной нагрузкой мощностью до 5кВт - 1шт.
Блок обеспечивает:
Автоматический контроль состояния канала управления отсечным газовым клапаном;
Оперативное изменение временных параметров технологической программы;
Обмен информацией с внешним устройством – интерфейс RS 485;
Индикация - двухстрочный алфавитно-цифровой ЖКИ (32 символа).
Напряжение питания - 220 В +10%/-15% (50±1)Гц.
Потребляемая мощность не более 30 Вт


Тестовые режимы:
Проверка работы рабочей и аварийной световой сигнализации;
Проверка состояния датчиков;
Проверка исполнительных устройств;
Просмотр и корректировка технологических параметров, а также режима опрессовки;
Изменение пароля.


Комплект поставки:
Блок управления;
Дополнительная комплектация определяется при заказе.



БУК-4Х.1 - блок управления водогрейным котлом, нефтеподогревателем

БУК-4Х.1 - блок управления водогрейным котлом, нефтеподогревателем

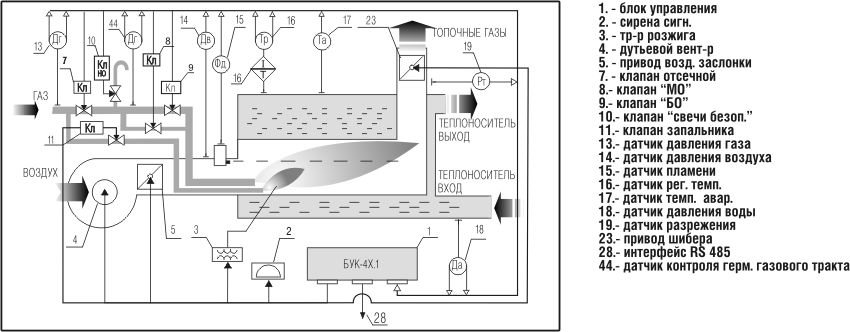

Схема работы блока управления БУК-4X.1 водогрейный котел на газообразном топливе

Схема работы блока управления БУК-4X.1 водогрейный котел на газообразном топливе



Схема работы блока управления БУК-4X.1 водогрейный котел на жидком топливе

Схема работы блока управления БУК-4X.1 водогрейный котел на жидкомтопливе

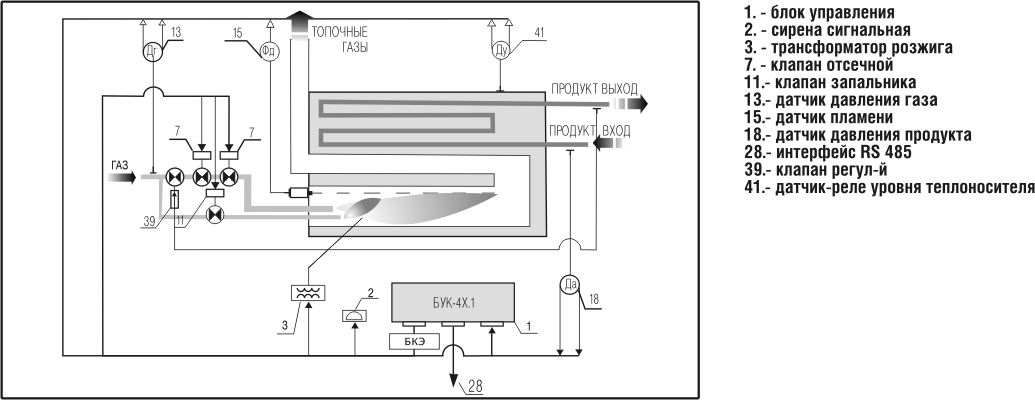

Схема работы блока управления БУК-4X.1 в составе нефтеподогревателя с промежуточным теплоносителем

Схема работы блока управления БУК-4X.1 в составе нефтеподогревателя с промежуточным теплоносителем
