ИТ-05/ХХ - комплект автоматики для управления модульной котельной

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Назначение:
Комплект автоматики ИТ-05/ХХ предназначен для управления группой котлов типа “ИШМА”, “ХОПЕР”, КЧМ, и т. д., до 5-ти штук мощностью до 100кВт с инжекционной горелкой, либо котлов с дутьевой горелкой, мощностью до 2 мВт, укомплектованных блоками автоматики типа БУК-4, объединенных в модульной котельной для целей отопления и горячего водоснабжения.
Комплект ИТ-05/ХХ в различных своих модификациях может быть использован:

в системах отопления (СО) с количеством тепловых модулей до 5-ти;
в системах горячего водоснабжения (ГВС) с количеством тепловых модулей до 5-ти;
в комплексных системах, обеспечивающих функции и отопления (СО) и горячего водоснабжения (ГВС), при этом суммарное количество тепловых модулей не должно превышать 5-ти, а их распределение по системам отопления и ГВС задается изготовителем в соответствии с заявкой заказчика.


Функции:
Комплект ИТ-05/ХХ обеспечивает решение следующих функциональных задач:

автоматическое регулирование теплопроизводительности группы котлов,
используемых в системе отопления (СО) в соответствии с заданным температурным графиком;
автоматическое регулирование температуры воды в системе горячего
водоснабжения (ГВС) в баке-аккумуляторе на уровне 55 градусов С;
наполнение бака-аккумулятора водой до верхнего регулировочного уровня (ВРУ) и автоматическое поддержание уровня воды в нем между нижним (НРУ) и верхним (ВРУ) регулировочными уровнями;
автоматическое поддержание заданного давления в контуре циркуляции
теплоносителя с помощью системы подпитки;
управление исполнительными механизмами и контроль их состояния в автоматическом и ручном режимах;
автоматическое переключение контура циркуляции теплоносителя с рабочего на резервный насос;
автоматическое отключение системы ГВС и СО в аварийной ситуации;
контроль уровня загазованности по СН, СО;
контроль и индикация состояния тепловых модулей;
блокировка аварийных ситуаций состояния тепловых модулей и общекотельных параметров;
формирование и передача информации о состоянии модульной котельной на выносной пульт дистанционной сигнализации (ПДС) с включением звуковой сигнализации:
- пожарная сигнализация
- охранная сигнализация
- контроль и индикация состояния систем энергообеспечения: эл-энергия, газ, вода.



Устройство и работа изделия :

Комплект автоматики ИТ-05ХХ представляетсобой двухуровневую систему управления котельной. На нижнем уровне управления используются комплекты ИТ-02-И, обеспечивающие регулирование теплопроизводительности каждого теплового модуля в отдельности, выполнение функций автоматики безопасности и передачу и его состоянии на верхней уровень управления. На верхнем уровне управления осуществляется регулированием теплопроизводительности тепловых модулей, используемых в системах отопления и горячего водоснабжения путем включения в работу необходимого их количества. Контроль и регулирование давления в контуре циркуляции теплоносителя в требуемом диапазоне, подпитка бака-аккумулятора системы ГВС. АВР насосов, индикация состояния оборудования модульной котельной, передача аварийных сигналов на диспетчерский пункт.


Комплект поставки:

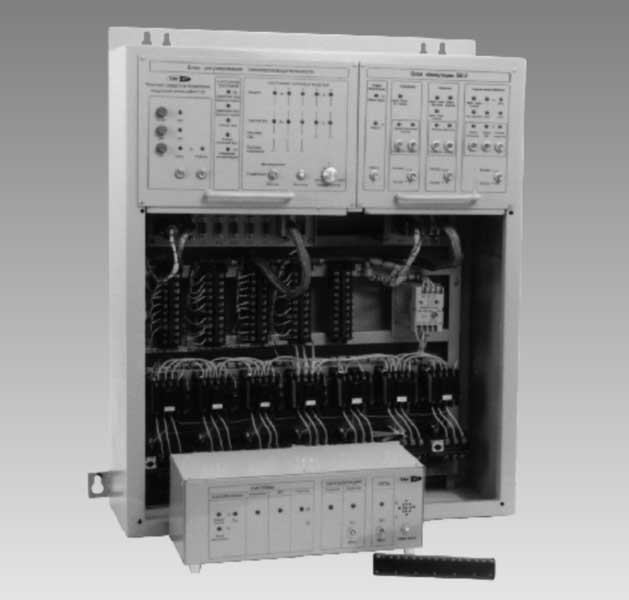

Шкаф управления.
Комплект средств управления ИТ-02-И (до 5 шт.) для котлов с инжекционной горелкой, либо БУК-4Х для котлов с дутьевой горелкой.
Пульт дистанционной сигнализации.
Датчик температуры ТС 045-50М (2 ШТ.).
Система сигнализации загазованности и аварийного отключения газа САОГ-К или “Сигнал-03К-СОН”.
Датчик давления газа ДДМ (2 шт.).
Клапан запорный газовый электромагнитный К3МЭФ.
Извещатель пожарный дымовой ИП 212-41.
Устройство вентиляции и отопления котельной.
Дополнительная комплектация по желанию заказчика.

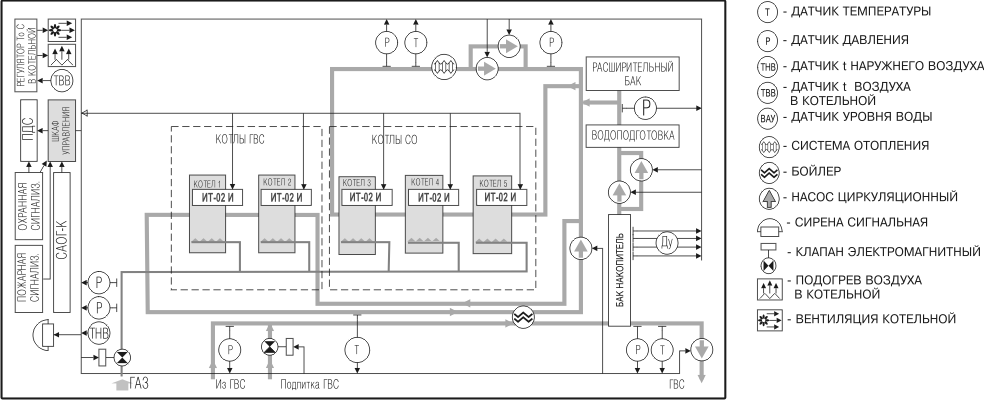

Схема работы модульной котельной на базе котлов с инжекционной горелкой до 100 кВт

СХЕМА РАБОТЫ МОДУЛЬНОЙ КОТЕЛЬНОЙ НА БАЗЕ КОТЛОВ С ИНЖЕКЦИОННОЙ ГОРЕЛКОЙ ДО 100 кВт
