Назначение:
БУК-4Х-3А для водогрейных котлов , сушильных агрегатов, подогревателей нефти теплопроизводительностью до 5.0 Гкал с поддержанием оптимального соотношения “топливо-воздух” и плавным регулированием подачи топлива и воздуха. Регулирование соотношения ”топливо-воздух” ведется по концентрации кислорода в отходящих топочных газах (параметр a (лямбда)), либо по давлению газа и воздуха.
Функции:
Автоматический пуск и останов горелки;
Автоматическое регулирование температуры воды в котле;
Плавное регулирование и автоматическое поддержание соотношения “топливо-воздух”;
Световая сигнализация режимов работы комплекта и состояние котла;
Останов котла при аварийных ситуациях; включение световой, звуковой сигнализации;
Автоматический контроль герметичности газового тракта;
Поддержание производительности котла в зависимости от температуры окружающей среды (температурный график);
Контроль и управления с диспетчерского пульта (персонального компьютера).
Протокол обмена MODBUS, интерфейс RS-485.
Технические характеристики:
Дискретные типа сухой контакт или открытый коллектор - 20 шт.
Аналоговые в виде токового нормализованного сигнала (4-20 мА) - 4 шт.
Выходные сигналы:
Каналы дискретного управления однофазными нагрузками при U до 250В и токе до 1А -.10 шт;
Канал управления 3-х фазной нагрузкой мощностью до 11 кВт - 2шт;
Отображение информации о состоянии объекта на ЖКИ;
Напряжение питания - 220 В +10%/-15% (50±1)Гц;
Мощность потребляемая блоком - не более 50 Вт;
Пассивный контроль состояния дискретных/аналоговых датчиков в ежимах “стоп” и “пуск”.
Тестовые режимы:
Блок управления.
Блок коммутационных элементов.
Блок усилителя “лямбда датчика” (если требуется).

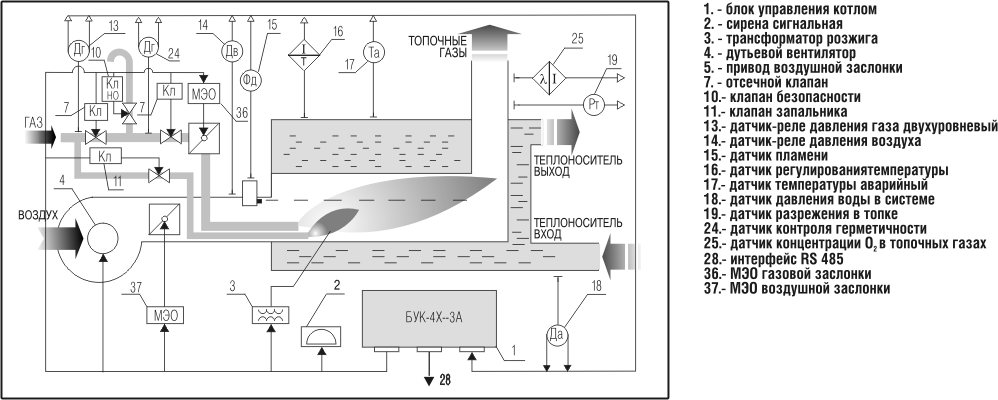

Схема работы блока упраления БУК-4Х-3А водогрейного газоплотного котла, регулирование соотношения "топливо-воздух" по содержанию кислорода в топочных газах

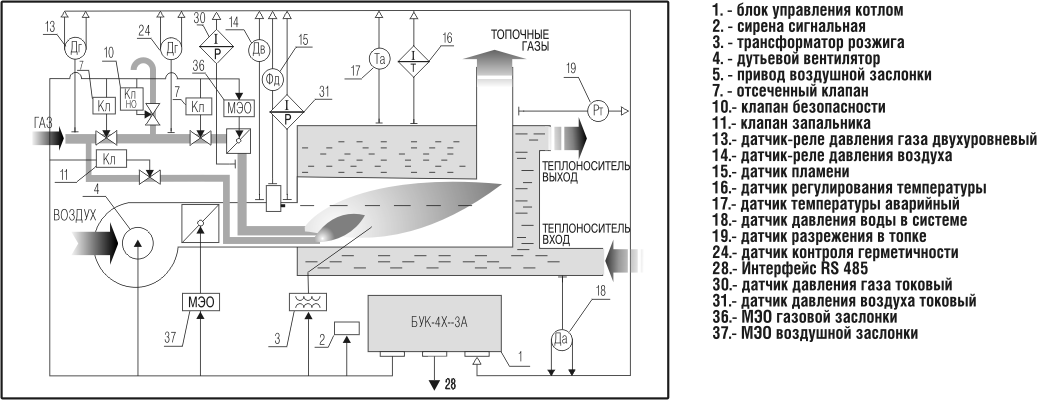

Схема работы блока упраления БУК-4Х-3А водогрейного газоплотного котла, регулирование соотношения "топливо-воздух" подавлению газа и воздуха

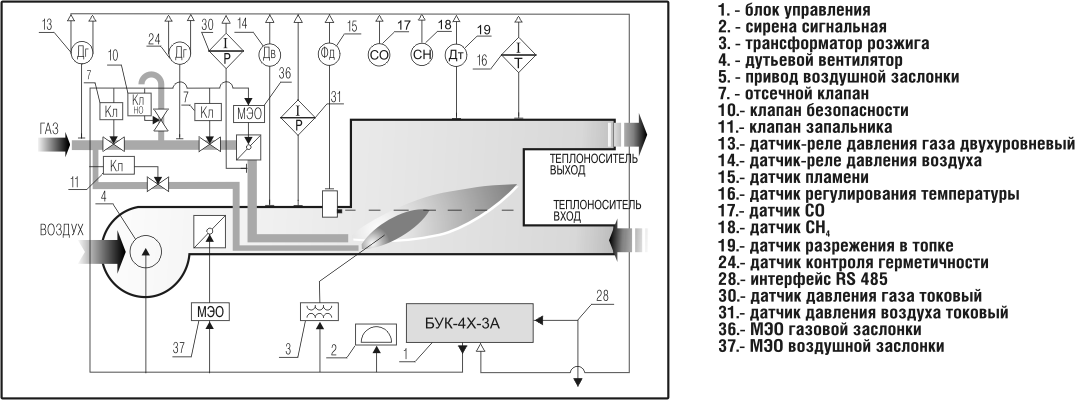

Схема работы блока управления БУК-4Х-3А сушильного агрегата, регулирование соотношения "топливо-воздух" по давлению газа и воздуха

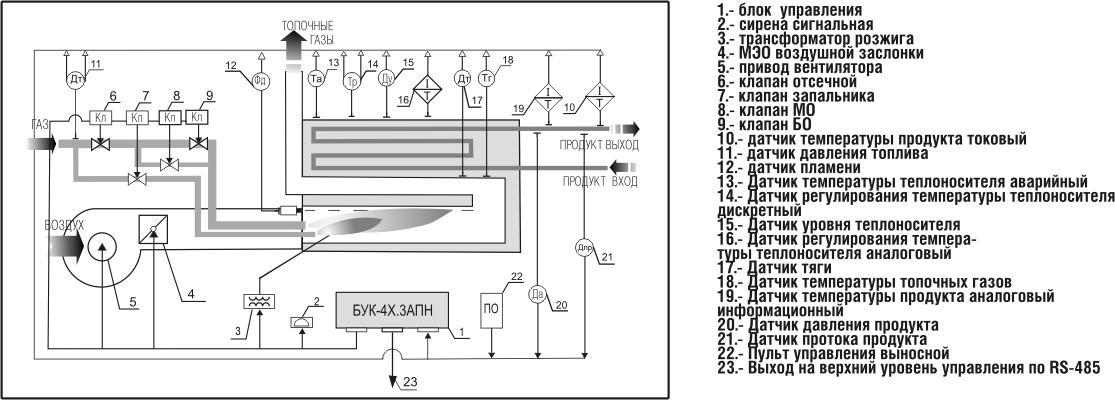

Схема работы блока управления БУК-4Х-3АПН в составе нефтеподогревателя с промежуточным теплоносителем
