Назначение:
Комплект управления котлом на базе блока БУК-3М-3У-Т в модификациях предназначен для управления водогрейным или паровым котлоагрегатом мощностью от одного до нескольких десятков МВт, типа ДЕ, ДКВР, КВГ, КВЖ.
Функции:
Аналоговое регулирование технологических параметров (до 4-х), среди которых:
соотношение “топливо-воздух” (по содержанию О2 в отходящих топочных газах для газоплотных котлов, либо по графику соотношения давления “топливо-воздух” перед горелкой);
разряжение в топке;
теплопроизводительность;
уровень воды в барабане (для парового котла).
Вывод значений технологических параметров на ЖКИ.
Оперативный ввод установок регулируемых технологических параметров.
Передача информации о состоянии технологических параметров на верхний уровень управления.
Управление работой комплекса с верхнего уровня.
Возможность полуавтоматической наладки работы котла с запоминанием установленных режимов.
Технические характеристики:
Кол-во каналов управления - 24;
Тип выхода - релейный ток до 2А при напряжении до 250 В;
Количество аналоговых входов - 8;
Количество дискретных входов - 28;
Тип датчика - “сухой контакт”;
Напряжение питания - 220 В +10%/-15% (50±1)Гц;
Мощность потребляемая блоком - не более 90 Вт;
Точность регулирования технологических параметров:
по каналу “соотношение “топливо-воздух” 2%;
по каналу “теплопроизводительность” 2%;
по каналу “разряжение” 5%.

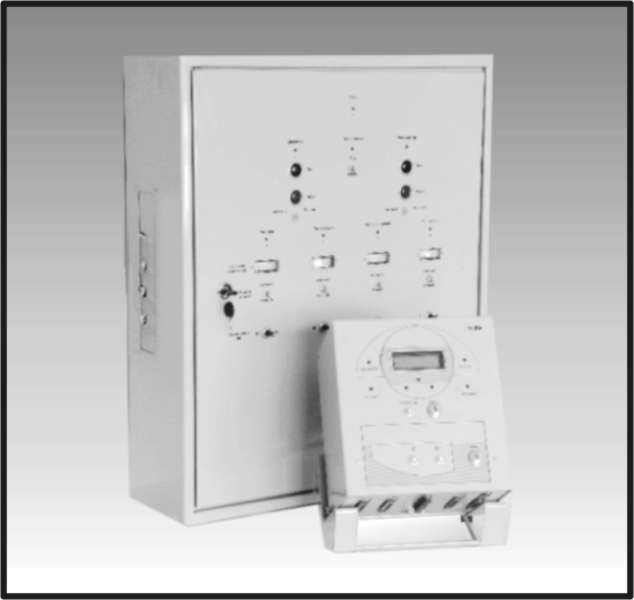

Комплект поставки:
Блок управления.
Блок коммутационных элементов.
Дополнительная комплектация определяется при заказе.
Пример записи обозначения при заказе:
Комплект управления котлом БУК -3М-3УТ-Т Х Y - ZZ, где
X - количество горелок в котлоагрегате (Х=1,2,3)
Y - тип котлореагента (П-паровой, В-водогрейный)
ZZ - вариант (номер) исполнения (программного обеспечения),
согласованного с заказчиком

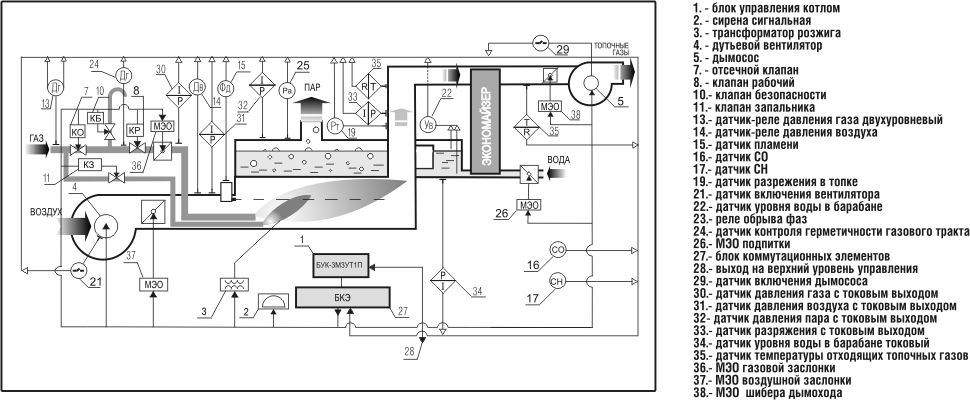

Схема работы БУК-3М-3У-Т1П в составе парового одногорелочного котла
