Назначение:
БУК-3М-3А-Г для водогрейных котлов теплопроизводительностью до 5.0 Гкал с поддержанием оптимального соотношения “топливо-воздух” и плавным регулированием подачи топлива и воздуха. Регулирование соотношения ”топливо-воздух” ведется по концентрации кислорода в отходящих топочных газах (параметр a (лямбда)).
Функции:
Автоматический пуск и останов горелки;
Автоматическое регулирование температуры воды в котле;
Плавное регулирование и автоматическое поддержание соотношения “топливо-воздух”;
Световая сигнализация режимов работы комплекта и состояние котла;
Останов котла при аварийных ситуациях;
Включение световой, звуковой сигнализации;
Автоматический контроль герметичности газового тракта.
Технические характеристики:
Кол-во каналов управления - 14, в том числе:
13 каналов - симисторные ключи, способные коммутировать переменный ток до 2А при напряжении до 250 В;
1 канал - магнитный пускатель для управления 3-Х фазной нагрузкой;
Количество каналов ввода дискретной информации - 16;
Количество каналов ввода аналоговой информации - 8;
Количество каналов вывода дискретной информации - 18;
Напряжение питания - 220 В +10%/-15% (50±1)Гц;
Мощность потребляемая блоком - не более 50 Вт;
Пассивный контроль состояния дискретных/аналоговых датчиков.

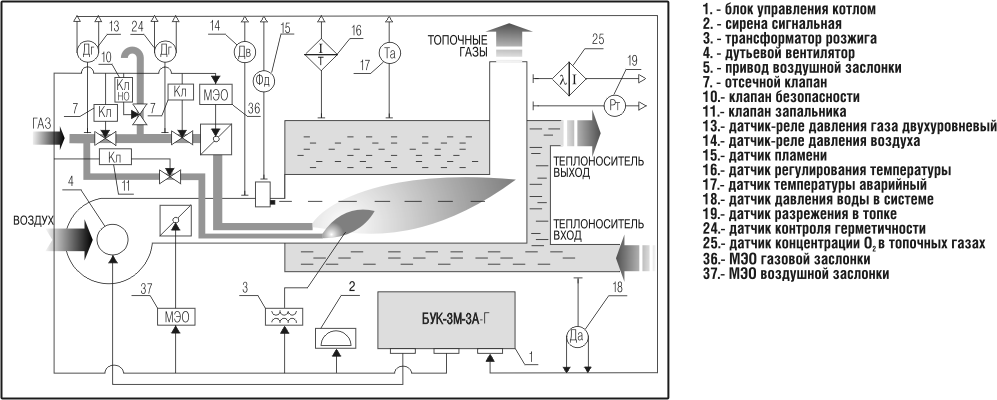

Схема работы блока управления БУК-3М-3А-Г
