БУК-5 - блок управления водогрейным котлом (подогревателем нефти/газа)

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Назначение:
БУК-5 для водогрейных котлов или путевых подогревателей нефти теплопроизводительностью до 1.6 Гкал с 2-х позизионным регулированием теплопроизводительности “большое-малое горение”, для водогрейных котлов с инжекционной горелкой (функции автоматики безопасности и автоматического розжига).


Функции:
Автоматический пуск и останов горелки;
Автоматическое регулирование температуры, регулирование позиционное (кроме БУК-5МУПР (ТС);
Световая сигнализация режимов работы комплекта автоматики;
Останов котла при аварийных ситуациях;
Включение световой, звуковой сигнализации.


Технические характеристики:

Кол-во каналов управления - 8;
Ток до 2А при напряжении до 250 В;
Количество каналов ввода дискретной информации - 14;
Количество каналов вывода дискретной индикации - 15;
Напряжение питания - 220 В +10%/-15% (50±1)Гц;
Мощность потребляемая блоком - не более 20 Вт;
Возможность проверки исправности источника звукового сигнала;
Выключение звуковой сигнализации после аварийного отключения блока;
Пассивный контроль внешних датчиков, контролируемых параметров котлоагрегата в режиме “стоп”.


Тестовые режимы:
Проверка светодиодов рабочей и аварийной сигнализации;
Включение устройств управления котлоагрегатом в любой последовательности (режим отладки).

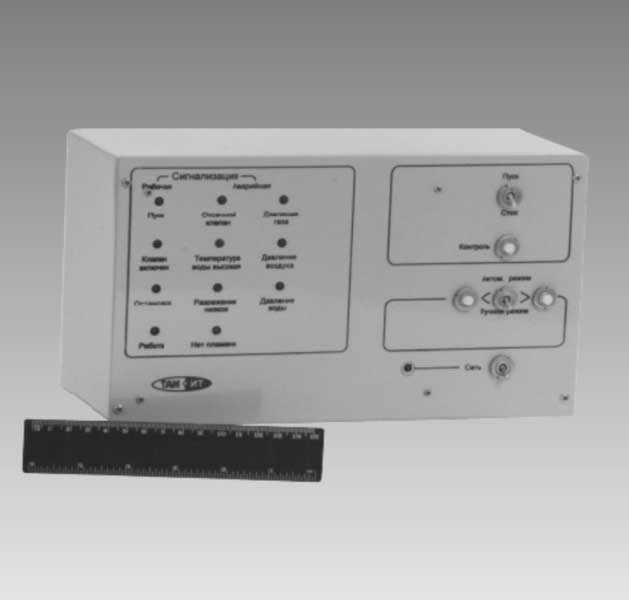

БУК-5 - блок управления водогрейным котлом (подогревателем нефти/газа)

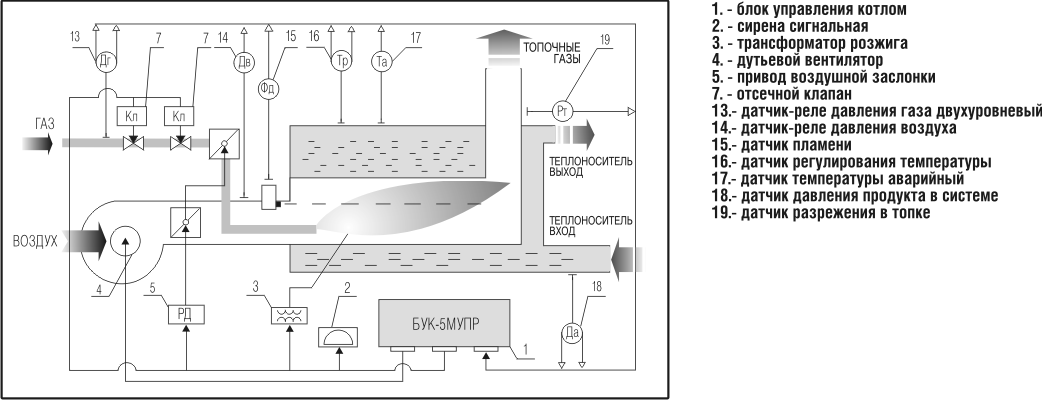

Схема работы блока управления БУК-5МУПР водогрейного одногорелочного котла с блочной горелкой

Схема работы блока управления БУК-5МУПР водогрейного одногорелочного котла с блочной горелкой

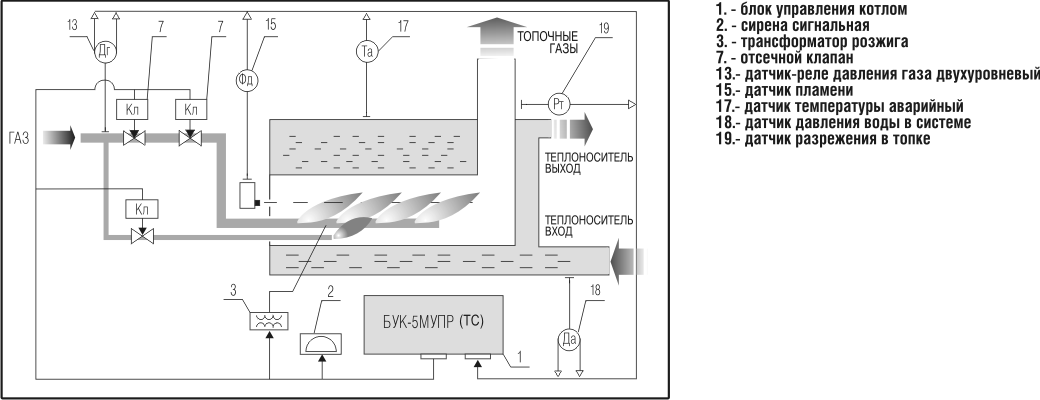

Схема работы блока управления БУК-5МУПР(ТС) (одногорелочный водогрейный котел с инжекционной (подовой) горелкой, функции автоматики безопасности и автоматического розжига)

Схема работы блока управления БУК-5МУПР(ТС) (одногорелочный водогрейный котел с инжекционной (подовой) горелкой, функции автоматики безопасности и автоматического розжига)

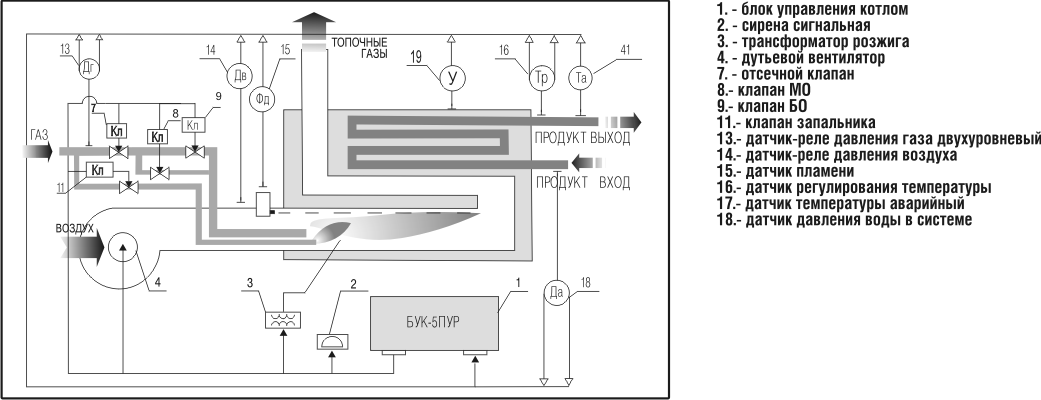

Схема работы блока управления БУК-5ПУР в составе нефтеподогревателя

Схема работы блока управления БУК-5ПУР в составе нефтеподогревателя

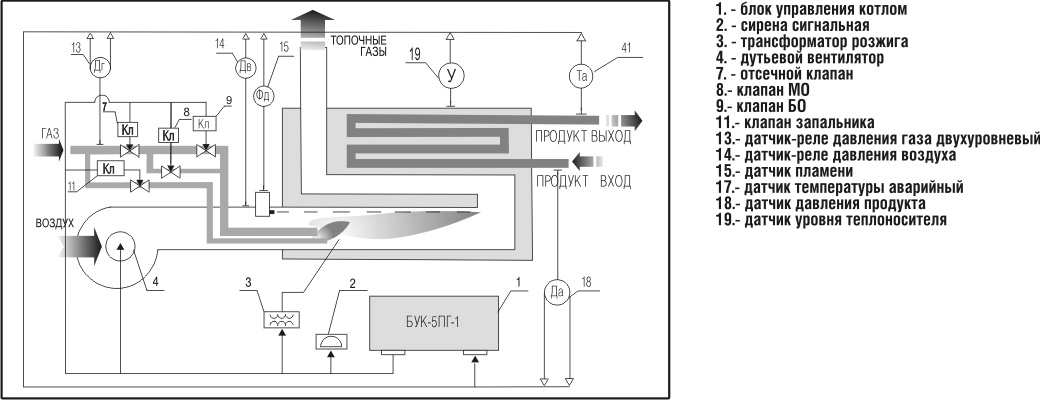

Схема работы блока управления БУК-5ПГ-1 в составе подогревателя газа

Схема работы блока управления БУК-5ПГ-1 в составе подогревателя газа
